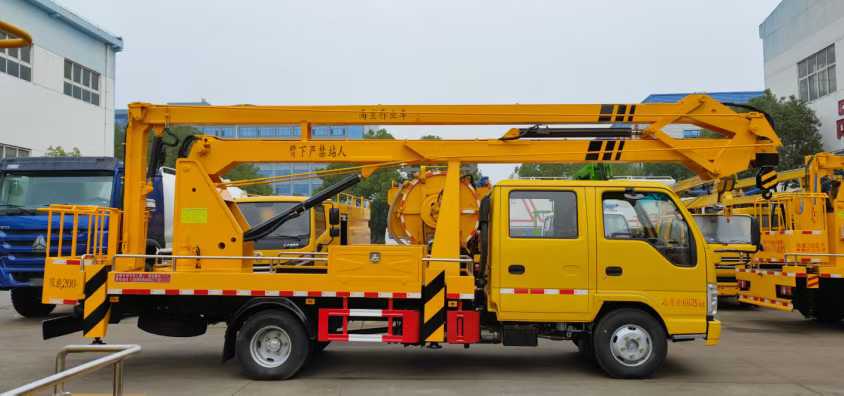

慶鈴五十鈴雙排座18米高空作業車

CLW5070JGKQ6
駕駛室 平頭雙排座，準乘人數 2+3人
底盤型號BJ1070BUKWY
發動機
型號 功率（KW/馬力）
4KH1CN6LB 88/120
外形尺寸: 8450mm×2050mm×3050mm
總質量 6625 整備質量 6300
軸 距 3815
**作業高度 18.5m
**作業高度時的作業幅度 2.3m
**作業幅度 8.2m
**作業幅度時的作業高度 10.1m
支腿布置 H 型
支腿縱向跨距 3750mm
支腿橫向跨距 3755mm
**起吊重量 1000kg
工作欄尺寸：長×寬×高 1200mm×610mm×1100mm

該車采用五十鈴3815mm軸距底盤，型號：QL1070BUKWY，帶空調、方向助力，

由五十鈴公司提供五十鈴120馬力發動機。



主要特點：

1、臂架采用高強度鋼板HQ60/5.0，折彎焊接成型，受力大，強度高；

2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

3、轉臺雙向360°回轉，采用了齒輪傳動式減速機構；（具有自潤滑和自鎖功能）

4、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

5、下車與上車互鎖，操作安全、可靠；

6、上車操作通過節流閥實現無極調速；

7、吊籃采用外置拉桿機械式調平，更加穩定和可靠；

8、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；



1、高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2.  適用標準

    供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

3、使用環境條件

1)海拔高度：    ≤**0米

2)環境溫度：    -5℃ ～ +40℃

3)相對濕度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同時作用持續三個正弦波

                 安全系數       1.67

5)**大日溫差：  15℃

6)日照強度(風速0.5m/s時)：0.1W/cm²

7)**大風速：       ≤ 10.7m/s1）



4、 主要技術參數

車輛型號	HNY5070JGKQ6
主要技術參數	底盤型號		長×寬×高		后懸	總質量（Kg）	軸距	發動機排放
	QL1070BUKWY		8425×2320×3300		2470	6625	3815	國Ⅵ
上裝基本配置	臂架		臂架形式		三節折臂
			材料		HQ60/5mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)
	作業工況		**大作業高度		18m
			**大作業高度時作業幅度		1.6m
			**大作業幅度		7.5m
			**大作業幅度時作業高度		10.4m
			回轉		雙向360°連續回轉
	吊臂		**大起吊質量		900Kg
			伸縮起重臂		無伸縮
			**大起吊高度		8.3m
			**大起吊幅度		6.7m
			起升機構		IQKN1B6Y；單繩拉力800 Kg
			鋼絲繩		（40m）Φ8
			吊鉤		1T
	支腿		支腿型式		前后H型
			支腿材料		型材Q345B/5mm
			支腿跨距		縱向：4650（4160），橫向：3900
			液壓鎖		四個支腿都帶雙向液壓鎖
			支腿頻閃燈		4只
車廂		材料		優質碳鋼及型材，鋪3㎜防滑花紋鋼板
		工具箱		**0*350*400；模具沖壓門，帶不銹鋼門鎖
		圍欄		Φ20不銹鋼管
		踏步		駕駛室左側帶上下踏步
		側、后防護		優質碳鋼冷彎型材；強度高
		輪罩		模具成型，美觀，強度高
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD710.20A
		減速機		齒輪傳動式，IHKN3B6Y
		馬達		BMT-310
吊籃		額定載荷		≤200Kg
		尺寸		長X寬X高：1080X620X1150
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		80L；帶液位表
		齒輪泵		定量泵，流量25ml/r
		工作壓力		帶壓力表；16MPa
		液壓閥組		集成電磁閥組
		油缸		11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全
操作系統		支腿		手動操作，各支腿可單獨可調，上下車互鎖
		操作方式		手動和電動結合
		臂架動作		轉臺和吊籃電動雙位操作
		發動機啟動、熄火		轉臺和吊籃雙位操作
		發動機油門		手動拉線
油漆		知名品牌油漆；顏色光滑，線條美觀；
標識及標牌		清晰、醒目、**不褪色

5、作業范圍圖

6、主要液壓元件清單
